این ریموت قابلیت کنترل چهار خروجی را داراست و آدرس دهی آن به صورت نرم افزاری صورت می پذیرد تکنولوژی Code Learning
و برای کنترل وسایلی نظیر : درب بازکن-روشنایی-سیستم حفاظتی و… به کار می رود.
خدمت دوستان عزیز عرض کنم که قبلا هم پروژه های ریموت کنترل کد لرنینگ در سایت گذاشتیم و بنا به درخواست دوستان اینبار به زبان C و با نقشه ی متفاوت در خدمتتون هستیم.
ریموت کنترل ۴ کاناله لرنینگ 2 = (کدهگز+شماتیک+PCB)
ریموت کنترل ۴ کاناله لرنینگ 3 =(سورس برنامه به زبان بیسیک+کدهگز+شماتیک+PCB)
و اما این پروژه که تصویر اونو در زیر میبینید , تفاوت چندانی در عملکرد آن با پروژه(ریموت کنترل ۴کاناله لرنینگ 2) که در ابتدای مطلب گذاشتم ندارد.

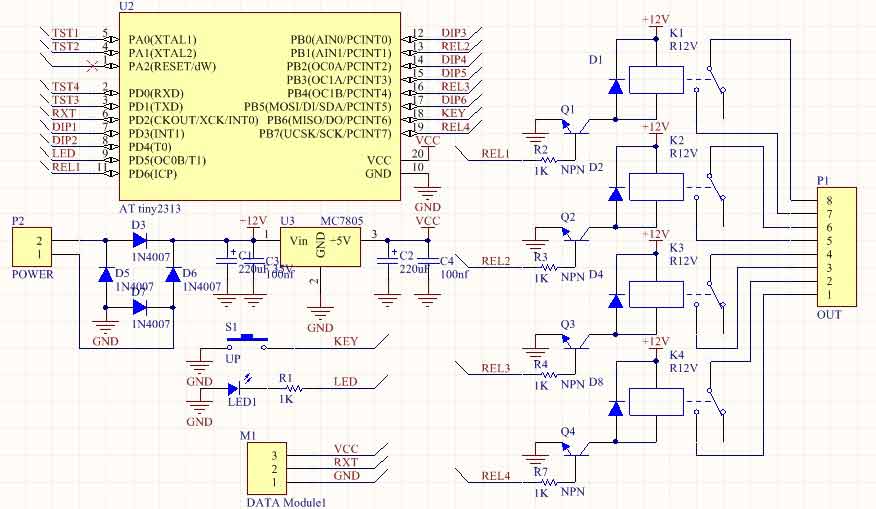

تفاوت آن در نقشه و میکرو بکار رفته در آن می باشد که میتوانید شماتیک آن را در تصویر زیر ببینید
همانطور که گفتم در این پروژه از نرم افزار کدویژن و ساختار زبان C استفاده شده است که باید در هنگام برنامه نویسی به فیوز بیت های آن توجه شود

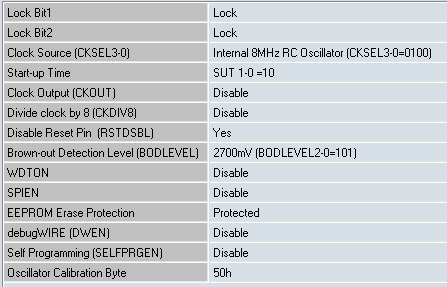

جدول تنظیم فیوز بیت های مربوطه:
برای دانلود فایلهای PCBساخته شده در نرم افزار Protel+سورس کامل به زبانC+کدهگز+شماتیک رو لینک زیر کلیک کنید
پسورد در صورت نیاز=www.icpulse.ir
