ساخت لامپ ۲۲۰ ولت LED

روش ساخت لامپ LED با ولتاژ ۲۲۰ ولت…

پروژه ای بسیار کاربردی و آسان و صددرصد عملی…

همانطور که می دانید لامپهای led با ولتاژهای ۲ الی ۳٫۵ ولت کار میکنند و میانگین ولتاژ انها خصوصا در رنگ سفید ۳ ولت میباشد.اما ایا تا بحال با خود فکر کردید که چطور با ولتاژ ۲۲۰ ولت (برق شهری) میشود اینگونه از لامپها رو روشن کرد؟

ما در این پروژه قصد داریم تا شما رو با طرز ساخت مدار روشنایی با ولتاژ ۲۲۰ ولت توسط لامپهای led آشنا کنیم

لیست قطعات مورد نیاز :

R1= 5.6k – 8.2K (5W)

R2= 1K (1W)

R3= 1K (1W)

D1-D18= LED.HIBERAID

D34-D38= 1N4007

C1=10u/200V – 400V

C2=100N/200V – 400V

VOLTAJ KARI= 220V-AC

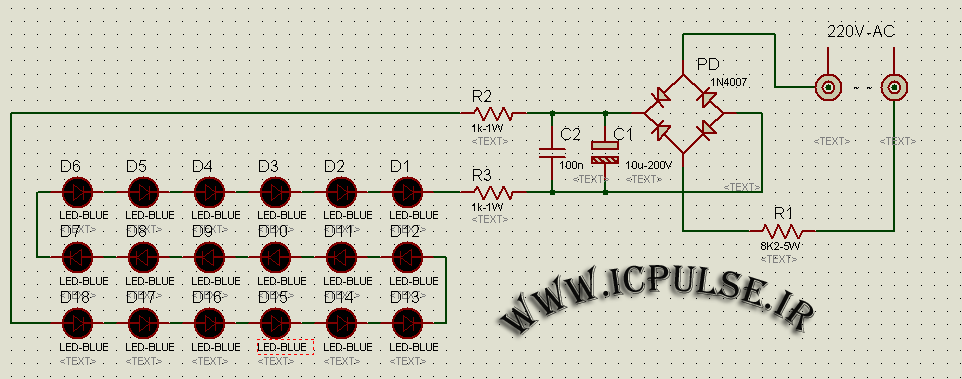

با توجه به شماتیک زیر قطعات رو بهم وصل کنید

نکته مهم: به دلیل جریان کشی led ها , مقاومت R1 حرارت تولید میکند.اصلا نگران نباشید ,اگه مدار به طور شبانه روز روشن باشد هیچ مشکلی پیش نمیاد و مدارتان نخواهد سوخت.

نکته: با توجه به مقدار مقاومت استفاده شده در R1 و نوع LED های مورد استفاده , تعداد LED ها متفاوت میباشد.(اگر از مقاومت ۸٫۲ کیلو اهم در R1 استفاده می کنید و LEDهای شما از نوع کلاهی سفید می باشند,مستلزم استفاده از ۳۳ عدد LED طبق فایل PCB پروژه می باشید).

بهتر است که پشت فیبر رو با یه عایق مثل رنگ و چسب بپوشانید.

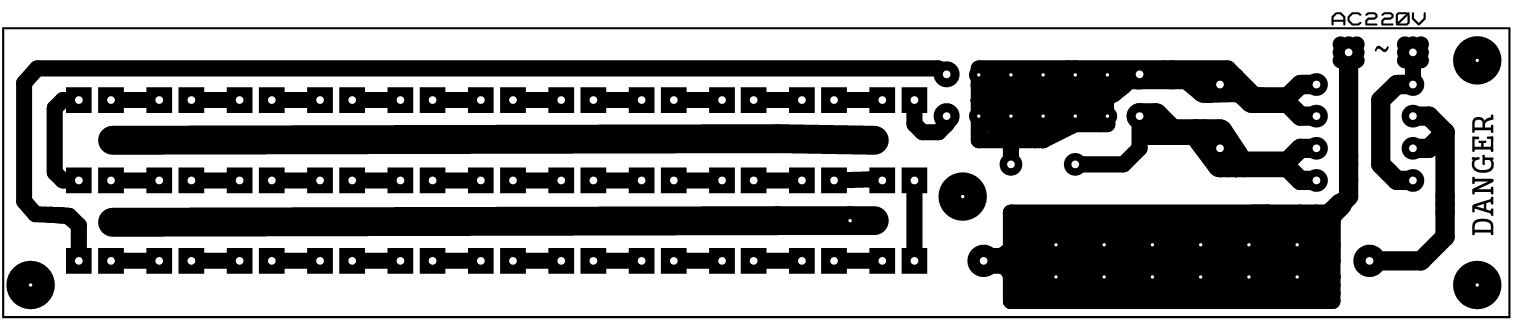

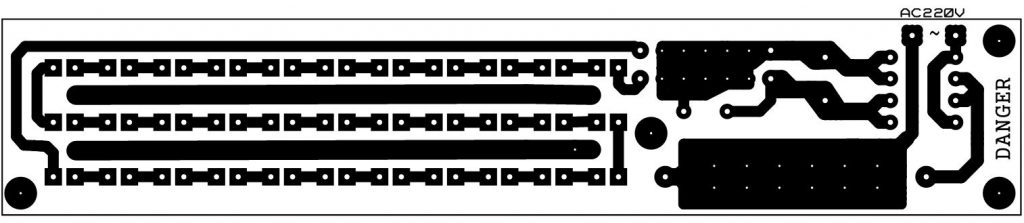

به منظور تمیزی کار و جلوگیری از خطر برق گرفتگی بهتره از فیبر مدار چاپی استفاده کنید .برای راحتی شما فایل pcb رو آماده کردیم

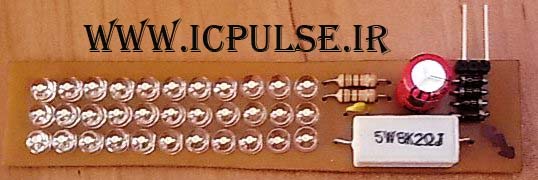

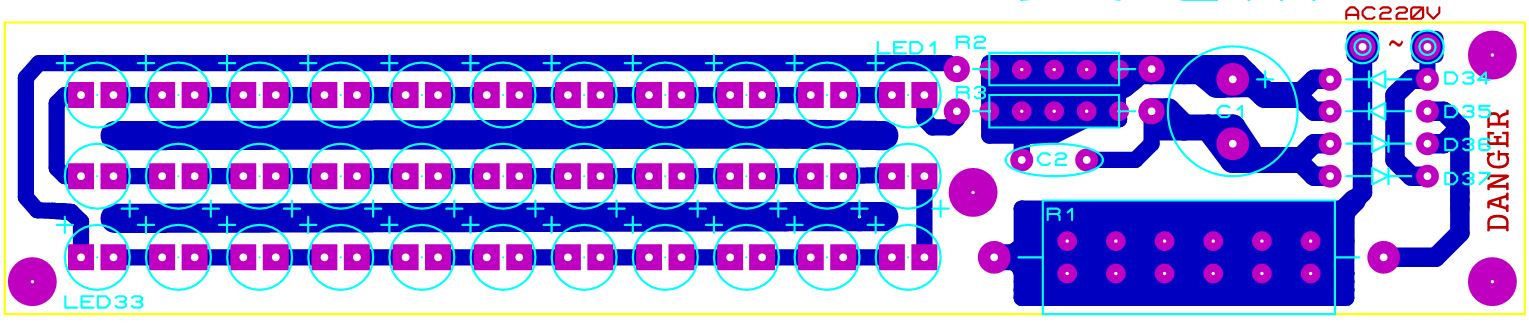

روش چیدن قطعات رو برد چاپی هم به صورت شکل زیر است
