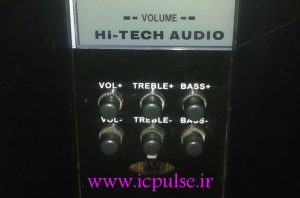

بدون شک تابحال به این مشکل برخوردید که یه اسپیکر یا رادیو ضبط یا پخش اتومبیل یا هرچیز دیگه ای داشتید و ولوم هرز گرد صداش خراب شده و خواستید اونو تعمیر کنید ولی دوست داشتید بجای ولوم هرزگرد کلید فشاری میداشت تا خیلی راحتتر بشه رو یه رنج خاصی اونو تنظیم کرد.در اینجا من میخوام یه قطعه بهتون معرفی کنم که بتونین خیلی راحت یه ولوم دیجیتال بسازین…

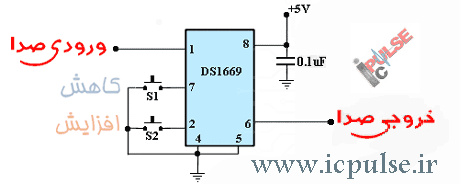

خب تنها کاری که لازمه انجام بدید اینه که یه آیسی (ds1669) بخرید که قیمت خیلی پایینی داره و بعد طبق شکل زیر نیاز به دو عدد کلید فشاری ( یکی برای کاهش و یکی برای افزایش صدا ) دارید. یه خازن (۰٫۱uf) هم تو ورودی برق ۵ ولت آیسی بزارید برای تثبیت ولتاژ/تمام قطعات رو طبق شکل به پایه های مربوطه آیسی وصل کنید(حتما به شماره پایه ها توجه کنید,احتمال جابجایی شماره پایه ها تو آیسی هست/شما فقط شماره پایه ها رو مد نظر بگیرید) خب نکته مهم دیگه این هست که باید مثبت سیم ورودی صدا رو بدین به قسمت ورودی و از قسمت خروجی مثبت صدا رو دریافت کنین,منفی صدا رو هم تو خروجی و ورودی بهم وصل کنید.تبریک میگم شما موفق شدید یه سیستم ولوم دیجیتال بسازید .
