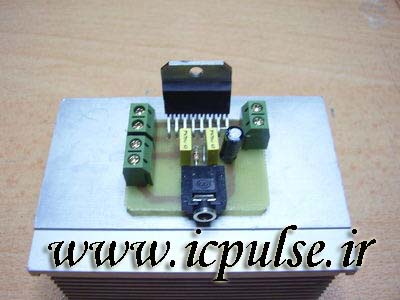

در این پست از سایت ایسی پالس برای دوستان علاقمند به سیستم های صوتی , آمپلی فایری ساده با آیسیtda7377 و با قدرت ۲*۳۰ وات جمعا ۶۰ وات آماده کردیم .حداقل تغذیه مورد نیاز این مدار ۱۴ ولت و حداکثر ۱۸ ولت می باشد.
این مدار بسیار ساده است ونیاز به دانش خاصی نمی باشد.کلا شما اگر به تصویر نگاه کنید چند قطعه بیشتر لازم ندارید
توضیح خاصی لازم نداره و تصاویر گویای همه چیز هستند.
این مدار و برای اون دسته از عزیزانی قرار داده ایم که دنبال ساخت یه امپلی فایر خوب و پر قدرت و اما ساده و کاربردی می گشتند.
مدار پیش رو دارای قابلیت استریو بوده که به مراتب صدایی واقعیتر نسبت به مونو دارد.

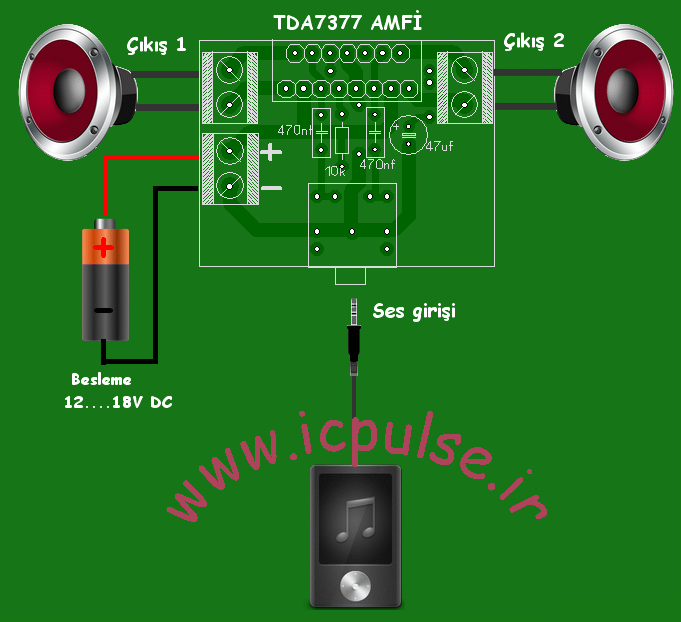

همانطور که در شکل بالا مشاهده می کنید, دو ترمینال فونیکس بالا در سمت چپ و راست برای خروجی صدا می باشد و ترمینال پایین برای ورودی ولتاژ است.و سوکت کانکتور جک در پایینتر برای ورودی صدا به آمپلی فایر می باشد که توسط این آمپلی فایر تقویت شده و در خروجی توسط بلندگو ها با کیفیت زیاد پخش می شود.

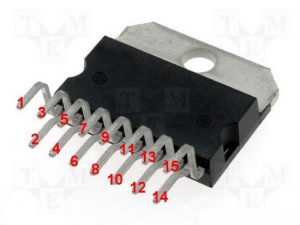

قطعه ی مهم در این مدار که نقش اصلی را ایفا میکند همان ایسی tda7377 می باشد که ترتیب پایه های ان به شکل زیر است.
آیسی tda7377 در هنگام کار حرارت بالایی را ایجاد میکند که برای رفع این مشکل باید از خنک کننده استفاده شود

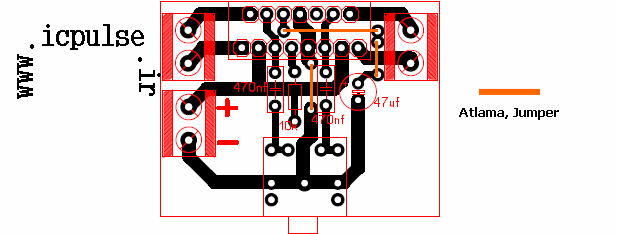

در شکل زیر مدار چاپی و نحوه ی چیدمان قطعات رو می بینید
برای دانلود فایلهای مدارچاپی رو لینک زیر کلیک کنید.
سلام.خسته نباشید ببخشید من دو عدد بلندگو ۲۵ وات 4 اهم دارم میشه اونارو به این متصل کنم ولی صدا رو بالا نبرم؟
به ببندگو ها آسیبی نمی رسه؟
سوال دومم اینکه اون خط های نارنجی جامپر هستند؟ همون هایی که سه تا هستند!
سوال بعدی هم اینکه این نقشه برای اجرا باید برعکس چاپ شود آیا نیاز به چاپ معکوس هست یا شما در نقشه معکوسش کرده اید؟
ببخشید یه سوال دارم برای این که این مدار رو اجرا کنم باید تو برگه A4 پرینت کنم و آیا آین مدار برعکس هست؟
چون برای چاپ چون برعکس روی فیبر می گذاریم اشتباه می شود و باید حتما مدار برعکس شود آیا این مدار برعکس هست یا نه؟
سلام .میخواستم بپرسم که بجای خازن ۴۷۰میشه خازن دیگه ای استفاده کرداگه میشه چه خازنی بایدباشه.
میشه ازهمین مدارفقط به صورت مونواستفاده کرد.مشکلی پیش نمیاد
میشه خازن بالاتر گذاشت ولی ۴۷۰ خازن استاندارد هست و تو بازار هم رایجه…
مونو هم میشه استفاده کرد و مشکلی نداره
سایز فیبر چقدر ه
سلام این فایل پی سی بی رمز داره میشه بگید
icpulse.ir
یا
http://www.icpulse.ir
سلام ببخشید من هرچی رمز رو میزنم میزنه اشتباه است میشه رمز رو دوباره بدین
من این رمز هارو میزنم میگه اشتباس
کارتون عالیه فقط مدارتون نمیشه واضح متوجه شد یعنی مشخص نیس تمام پایه ها ببخشید سلام
تصویر چیدمان قطعات رو گذاشتیم و پایه ها رو مشخص کردیم، دقیقا کجاش نامفهمومه؟
مدار قطعات زیادی نداره…
سلام میشه مشخصات کامل قطعات رو بدین ممنون میشم
سلام
لیست قطعات مشخصه؛
خازن ۴۷۰ نانوفاراد دو عدد
خازن الکترولیت ۴۷ میکروفاراد یک عدد
مقاومت ۱۰ کیلواهم یک عدد
ترمینال فونیکس سه عدد
جک صدا یک عدد
آیسی tda7377 یک عدد
میشه با ای سی LM358 تقویت کردش و بیس هم بهش اضافه کردش
مدار یکم پیچیده میشه و بهتره در یک پروژه دیگه بهش پرداخته بشه
سلام جناب.برای ورودی برق ۱۲ ولت چند آمپر باید باشه؟
سلام
جریان مصرفی هر کانال حدودا 1.5 آمپر می باشد.
یعنی حداقل باید 3 آمپر ورودی داشته باشید.
سلام نقش خازن 470 نانو فاراد چیه من اینو ساختم اول خازن 470 نانو فاراد عدسی گذاشتم بعد عوض کردم 100نانو فاراد مولتی لایر گذاشتم احساس کردم صداش بیشتر شد.
در کل میخواستم ببینم خازن چه نقشی داره و مقدار خازن چه تاثیری تو مدار داره که ماسفت های مختلف مقدار خازن مختلف داره
نقش خازنها تو مدارات آمپلی فایر صافی هست، یعنی به کاهش نویز و ریپل کمک میکند و از طرفی هم مولتی لایرها کیفیت بالاتری نسبت به عدسی دارند.
مقدار خازن کم و زیاد چه تاثیری داره مثلا اینجا 470 نانو فاراد استفاده شده ولی من 470 نداشتم 100 نانو فاراد مولتی لایر گذاشتم و با کیفیت خوبی هم صدا پخش میکنه
خازنها نقش تقویت و صافی ورودی صدا رو دارند…اگه وات ورودی کم باشه باید از خازنهای بزرگتر و اگه وات ورودی زیاد باشه میشه از خازنهای کوچیکتر استفاده کرد
سلام سیم مثبت و منفی بلندگو ها رو رو مدار مشخص نکردید اگه سیم ها جا به جا وصل بشه مشکلی پیش نمیاد و همین طور ورودی رو مشخص نکردید چپ و راست و پایه مشترک به کجا وصل میشه
سلام
طبق دیتاشیت آیسی, 4 تا خروجی داریم و اگر بخواهیم 4 تا بلندگو رو به 4 تا خروجی وصل کنیم , باید مثبت بلندگو ها به خروجی ها و سر دیگه بلندگو ها رو با خازن به منفی مدار بدیم.
ولی این مدار طوری طراحی شده که دوتا سیم های بلندگو اول رو به خروجی 1-2 وصل میکنیم و دوتا سیم های بلندگو دوم رو به خروجی 3-4 وصل میکنیم …
پس فرقی نداره مثبت منفی بلندگوها.
چپ و راست ورودی صدا رو هر کدام به یکی ازخازن های 470 نانوفاراد وصل میکنیم و مشترک هم به منفی مدار.{تو شکل مشخصه}
سلام خسته نباشید 🌹 🌷 🌹
ببخشید این جک 3.5 میلیمتری یا همون سر aux باید هر سه پایه aux به مدار وصل شود؟؟ منظورم پایه چپ و راست و زمین پایه aux است
ممنون میشم پاسخ بدهید
بله
دوتا پایه R-L داره و یک پایه زمین مشترک
اگه بخواین قابلیت استریو داشته باشه حتما پایه های چپ و راست باید وصل بشند.
ببخشید زمین هم باید وصل بشه؟
سلام خسته نباشید 🌹 🌷 🌹
ببخشید این جک 3.5 میلیمتری یا همون سر aux باید هر سه پایه اش به مدار وصل شود؟؟
ممنون میشم پاسخ بدهید 💐💐
بله هر سه پایه لازمه
سلام میشه بش فقط یه دونه 50 وات وصل کرد
بازم استریو است؟
میشه pcb شو بدین
در مد استریو دو کانال خروجی صدا داریم(خروجی R-L)…حالا شما وقتی یک بلندگو داشته باشی که دیگه استریو نمیشه..ضمنا هر کانال ماکزیمم 35 وات بیشتر نیست
سلام این خازن 470 نانو فاراد چند ولت باشه? و این که مهمه چه نو خازن پلی استری باشه چون هر چی گشتم این نوع خازن رو پیدا نکردم؟
کل ولتاژ مدار ۱۲ ولته…خازن ۴۷۰ نانوفاراد هم حداقل باید ۱۲ ولت باشه. واز نوع خازنهای بدون قطب که مکعبی شکل هستند
سلام خازن ۴۷۰ نانو فاراد چه نو خازنی هست و آیا از پلی استرش هم میشه استفاده کرد
سلام جز خازنهای بدون قطب و از خانواده خازنهای پلی استر هست
سلام و عرض ادب
بنده یک آمپلی فایر مونو یا استریو پرقدرت میخام که با ولتاژ نهایتا ۲۴ ولت کار کنه ساده و کم خرج و قدرت برام بیشتر از کیفیت مهمه میشه راهنمایی کنید؟
سلام.ای سیha13119با این ای سی یکی است
سلام اگه بخام از دو ای سی استفاده کنم و دو خروجی 60 وات داشته باشم مدار به چه شکل میشه ؟
همانطور که قبلا گفتم حداکثر توان این آیسی 70 واته…یعنی دوتا 35 وات.شما تغییر خاصی تو این مدار نمیتونید بدید و نهایتا می تونید دوتا از این مدار بسازید و البته باید اهم بلندگوی مصرفی خودتون رو هم در نظر بگیرید.
2x35Wmax./4Ω
2x30W/4Ω EIAJ
2x 20W/4Ω @14.4V, 1KHz, 10%
4x 6W/4Ω @14.4V,1KHz, 10%
4x 10W/2Ω @14.4V, 1KHz, 10%
سه بار ساختم هر دفعه با قطعات جدید ولی کار نکرد ..خیلی عصبانیمممم
این مدار قطعات زیادی نداره و احتمال کارنکردن قطعات بسیار پایینه…شما باید اتصالات رو چک کنید , ببینید اون جامپرها (خطوط نارنجی رنگ تو نقشه مدار) رو وصل کردید یا نه؟ اگر وصل نکردید با دوتا تکه سیم میشه بهم اتصال داد. با توجه به اینکه میگید سه بار قطعات رو عوض کردم پس شکی نیست که برد مدار چاپی رو خوب اجرا نکردید . اتصال قطعات به مدار رو با اهم متر چک کنید…اگربازهم مشکل داشتید چندتا عکس با کیفیت از پشت وروی مدارتون برام تو تلگرام بفرستید تا ببینم میتونم مشکلتون رو بفهمم یا نه…
با سلام
من این ایسی رو دارم یک بار انجام دادم درست کار کرد بعدش دیه کار نکرد میگن این ایسی یه حالت sn up داری انگار خودشو خاموش میکنه میشه درباره این توضیح بدی
با سلام هیچ دلیلی برای اینکه خود بخود این آیسی از کار بیفته نداره…اما اگر درست متوجه شده باشم منظورتون حالت stand by هست…یعنی حالت آماده بکار …این حالت برای این میباشد که تا وقتی سیگنالی دریافت نشده باشد آیسی روشن نباشد و به احتمال زیاد شما تو ساخت مدارتون یکسری اصول رو رعایت نکرده اید. پایه شماره ۷ آیسی رو مجدد چک کنید…از یک خازن ۱۰ میکروفاراد به صورت موازی به پین شماره ۷ و زمین مدار وصل کنید و یک مقاومت ۱۰ کیلو اهم به صورت سری نیز به این پایه وصل کنید…برای درک بیشتر به دیتا شیت مراجعه کنید.
اسم اون کانکتور چیه ک به کار بردید تو مدار ؟
سوکت ورودی صدا است که با نام جک صدا میشناسند
سلام مقدار وسیله ها کجا نوشته ؟
باید ثبت نام کنم ؟؟؟
سلام
اگه دسترسی به برخی از مطالب سایت ندارید , مسلما باید ثبت نام کنید…
مطالبی که در بخش ( ویژه اعضاء ) قرار دارند نیاز به ثبت نام دارند و بعد از ثبت نام میتوانید بدون هیچ محدودیتی از تمام مطالب سایت بهره ببرید
***در سربرگ هر مطلب دسته مربوطه مشخص شده است***
سلام واسه ولوم باید چیکار کنیم پس:\
با ولوم پلیرتون کم و زیاد میشه …سعی شده که این مدار تا حد امکان ساده طراحی شود و با توجه به کانکتور ورودی صدا میتوان گفت تمام دستگاههایی که به این مدار وصل شوند ولوم دارند.
سلام به شما،یه سوال داشتم میشه خروجی این امپلی رو به هم وصل کرد و یک باند ۷۰ وات وصل نمود
سلام
میشه اینکارو انجام داد ولی دیگه قابلیت استریو ندارید و به صورت مونو صدا رو دریافت میکنید و همچنین ماکزیمم وات خروجی 70 وات هست که بهتره از 60 وات بهره ببرید.
سلام لطفا راهنمایی کنید چطور میتونم ای سی رو مونو ببندم؟ممنون
اگر این مدار رو به دوتا بلندگو 25 وات و 4 اهم وصل کنم و صداشو کم بزارم به بلندگو فشار میاد؟
و سوال دومم اینکه سه عدد جامپر استفاده شده همون خط های نارنجی دیگه درسته؟
نه مشکلی پیش نمیاد
آره 3 تا جامپر داره و هموناست
آهان یه سوال دیگه
راستی ولتاژی بین ۱۴ تا ۱۸ولت باید بهش بدیم باید چند آمپر باشه؟؟
بهتره بالای ۳ آمپر باشه…
سلام آیا این مدار ۶۰ وات واقعی هست
مثلا ضریب تقویت صداش دقیقاً چقدر هست
باتشکر از سایت خوبتون 🙂
با سلام
بله ۶۰ وات واقعی هست یعنی متشکل از دوتا ۳۰ وات.
هر کانال استریو تا ۳۰ وات قدرت بهینه دارد.
ماکزیمم آیسی استفاده شده در این مدار تا ۷۰ وات قدرت دارد(هرکانال ۳۵ وات).
بسیار ممنونم
