منبع تغذیه ۲۲۰ به ۸۰۰۰ ولت برای مولد مارکس High Voltage

از /

این منبع ۲۲۰ ولت رو میگیره و ۴۰۰۰ تا ۸۰۰۰ ولت رو تحویل میده!

ساختن این منبع ولتاژ از اونی که فکرشو میکنید خیلی ساده تره و البته ارزون!

برای ساختن این مدار به

۱۸ عدد دیود ۱N4007

۱۸ عدد خازن فیلم ۱۰۰uf  ۴۰۰ V ( یا بهتر )

۱ عدد مقاومت ۵۰K   ۲W

۱ عدد فیوز ۱۰۰ میلی آمپر

نیاز دارید.

شماتیک منبع ولتاژ ۸۰۰۰ ولتی. توجه داشته باشید که مدار کامل نیست.

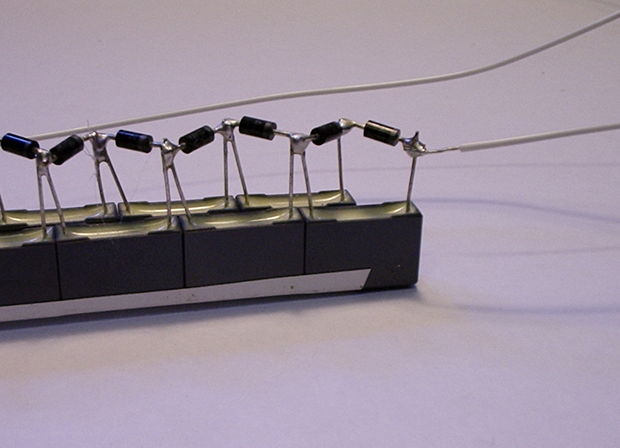

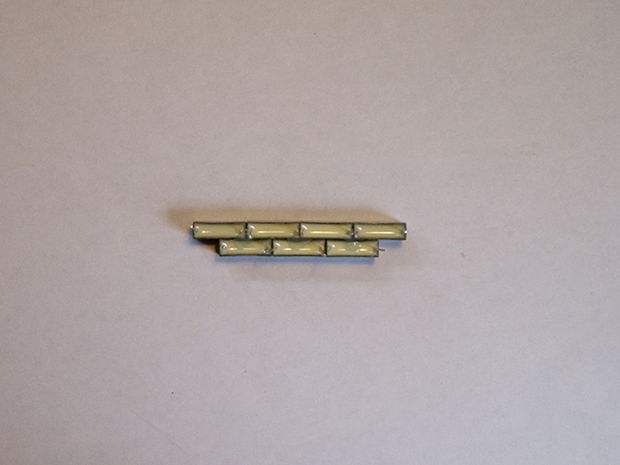

خازن ها را مطابق شکل بالا کنار هم بگذارید و طبق نقشه شماتیک دیود ها رو به پایه های خازن ها لحیم کنید

توجه داشته باشید که صحت کار مدار شما در گرو دقت در توجه به آند و کاتد دیود هاست. پس مراقب باشید.

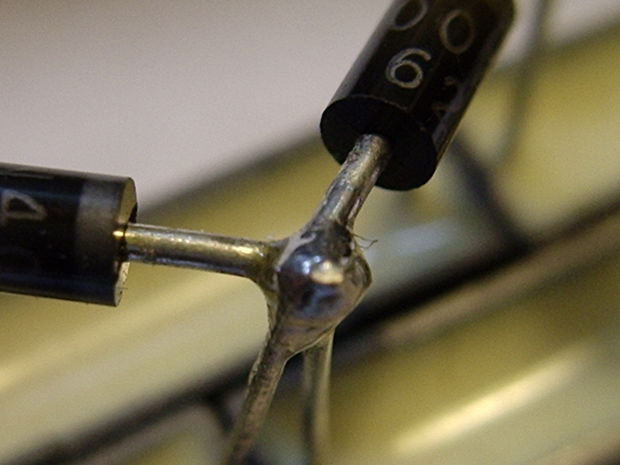

در لحیم کاری به زیبایی کار توجه خاص نشان دهید. چون این نشانه ی مهارت شما خواهد بود!

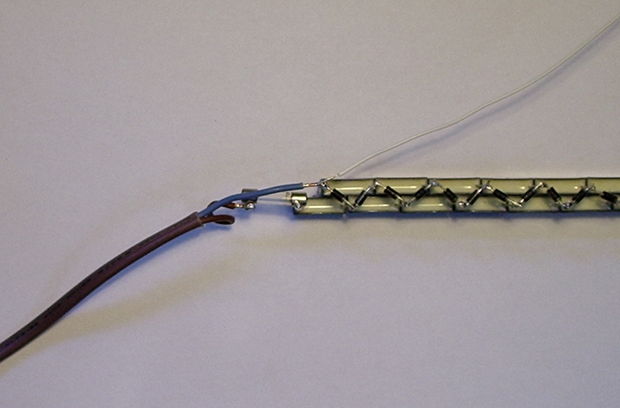

اگه مدارتون مثل بالایی کامل شد ، حالا نوبت به اتصال برق میرسه

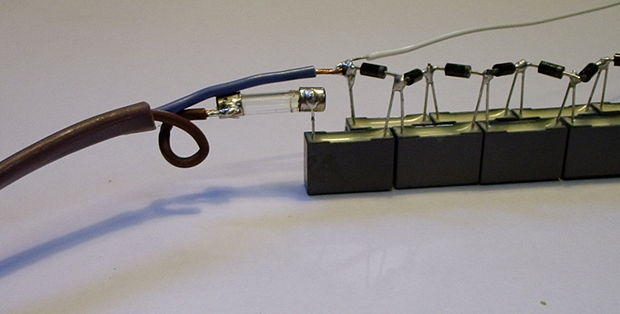

یادتون نره که فیوز و مقاوت رو وصل کنید

مراقب باشید که خازن ها حتی پس از قطع برق از مدار بار دار هستند. و این مدار ۸۰۰۰ ولت رو از خودش خارج میکنه!

دوستان اول اسم مطلب رو بخونید بعد سوال بپرسید!!!

اسم مدار بالا منبع تغذیه برای مولد مارکس هست نه خود مدار مولد مارکس…

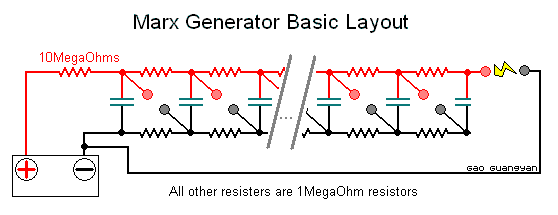

از بس سوال پرسیدن که مجبور شدم یه نمونه مدار مولد مارکس رو این پایین بذارم

بله دوستان این یه نمونه مدار مولد مارکس هست که برای تغذیه نیاز به یه ولتاژ بالای dc داره و مدار تغذیه هم همون مدار اول مطلب هست که باید به ورودی این مدار مولد مارکس وصل بشه، پس خروجی مدار تغذیه که اول مطلب هست یعنی 6 کیلو ولت رو به ورودی این مدار که مثبت و منفی داره وصل میکنید .

موفق باشید

16 دیدگاه دربارهٔ «منبع تغذیه ۲۲۰ به ۸۰۰۰ ولت برای مولد مارکس High Voltage»

  1. مصطفی

    باسلام و تشکر از مطلب مفیدتون چندسوال داشتم
    اول اینکه آیا برای تغذیه این مدار به ولتاژ 220 ولت 25 آمپر مستقیم نیاز هست؟ جواب:( به برق متناوب شهری نیاز هست ولی نه لزوما 25 آمپر، آمپر مصرفی رو مدار تعیین میکنه)
    یعنی یکسوشده برق شهر؟ جواب:(از نظر تئوری باید به صورت ac متصل شود )
    که باید با مدار یکسوساز قبل این مدار تهیه بشه؟ جواب:( یکسو ساز نمیخواد )
    دوم اگر ولتاژ و آمپراژ ورودی برق شهر باشه یعنی حدود 5000 وات قدرت خروجی میشه؟ جواب:( وات منبع رو حساب نمیکنن ، وات مصرفی رو محاسبه میکنن… تقریبا 6 کیلو ولت خروجی میده )
    چون فرمودین قدرت خروجی و ورودی برابره. جواب:( البته با در نظر گرفتن تلفات و سیستم ضربه )
    و سوال آخر اگر از تعداد بیشتر خازنها با ظرفیت بالاتر استفاده بشه ولتاژ هم به همون نسبت افزایش پیدا می‌کنه و امکان رسیدن مثلا به پنجاه کیلوولت یا بالاتر هست؟ جواب:( بله )
    و اگر چنین هست آمپراژ خروجی هم به همون نسبت کم میشه ؟ جواب:( بله… البته یه سری تئوری ها وجود داره که توضیحش تو یه بله گفتن جا نمیشه )
    مثلا اگر ورودی برق شهر 220ولت 25 آمپر باشه خروجی پنجاه کیلوولت و صدمیلی آمپر خواهیم داشت؟ جواب:( بازم جواب قبلی رو میگم ، وات منبع ملاک نیست ، وات برق شهری برمیگرده به ژنراتور تولید برق منطقه و توانش بستگی به ایستگاه برق منطقه داره…و 25 آمپر هم فیوز خونگی هست و نه آمپر مدار ، شاید تو بعضی خونه ها فیوز 16 یا 32 باشه که همگی به یه ایستگاه وصلند و این معرف وات برق شهری نیست.وات مصرفی ملاکه و اونم باید اندازه گیری شود )
    ممنون از پاسخگوییتون

  2. امیر

    سلام مجدد ببخشید میشه یک خازن خودتون معرفی کنید این خازنی رو که نوشتین من نتونستم پیدا کنم اگه میشه یکی خودتون بگید بعدش آرک این دستگاه چقدر است و در چه مصارفی استفاده میشه اگه میشه سریعتر و کامل تر جواب بدین با تشکر از شما

    1. icpulse

      تهیه خازن فیلم دشوار نیست…خازن های پلی استر بدون قطب استفاده کنید….
      این مدار تغذیه برای مولد مارکس هست نه مدار مولد مارکس
      عمده ترین کاربرد مدار مولد مارکس ( مولد ژنراتور ضربه) ، آزمایش دستگاه های فشار قوی است. برقگیر ها ، فیوز ها ، دیود های TVS ، انواع مختلف محافظ های ولتاژ و غیره با استفاده از مولد ولتاژ ضربه آزمایش می شوند. نه تنها در زمینه آزمایش ، بلکه مدار مولد ضربه نیز ابزاری اساسی است که در آزمایش های فیزیک هسته ای و همچنین در لیزر ها ، صنایع همجوشی و دستگاه های پلاسما مورد استفاده قرار می گیرد.

      ژنراتور مارکس برای اهداف شبیه سازی اثرات رعد و برق بر روی چرخ دنده های خط برق و در صنایع هواپیمایی استفاده می شود. در دستگاه های X-Ray و Z نیز استفاده می شود. موارد دیگر ، مانند آزمایش عایق دستگاه های الکترونیکی نیز با استفاده از مدار های ژنراتور ضربه آزمایش می شوند.
