پروژه ارسال SMS با میکرو و ماژول RF
در این پروژه توسط کی پد, متن خود را مینویسید و در lcd مشاهده میکنید,سپس با فشردن کلید ارسال , دیتا توسط میکرو پردازش شده و از طریق ماژول فرستنده ارسال میشود.حال در قسمت گیرنده , دیتا توسط ماژول گیرنده دریافت و توسط میکرو پردازش شده و بروی lcd به نمایش گذاشته میشود.

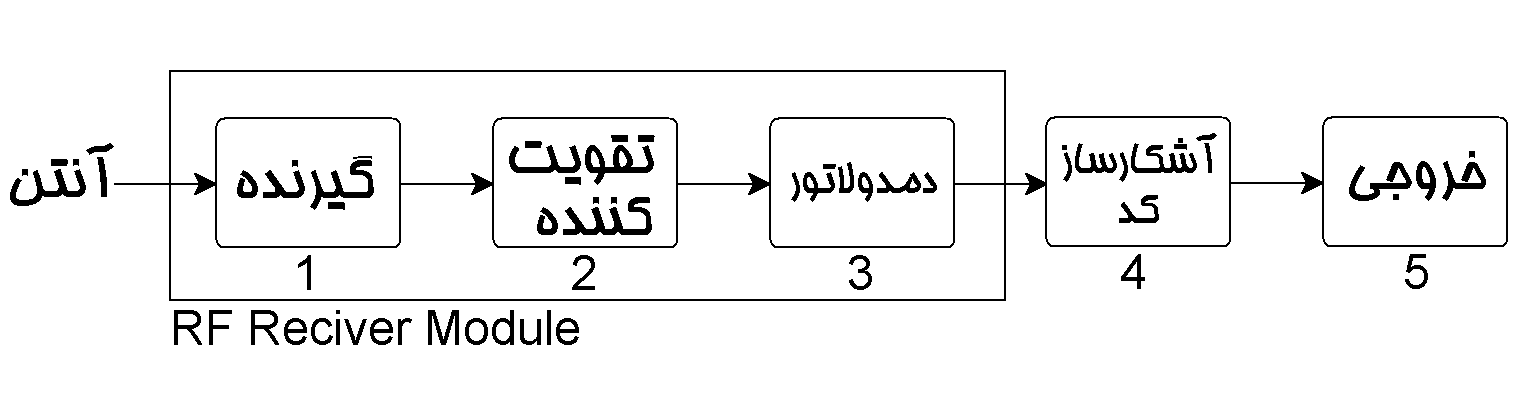

بلوک مدار گیرنده :

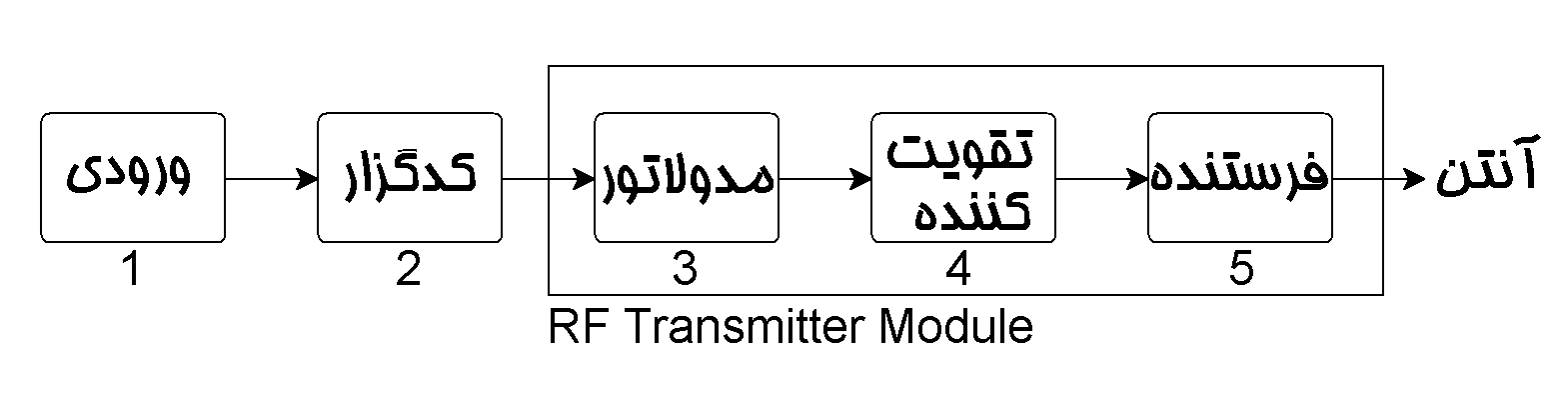

بلوک مدار فرستنده :

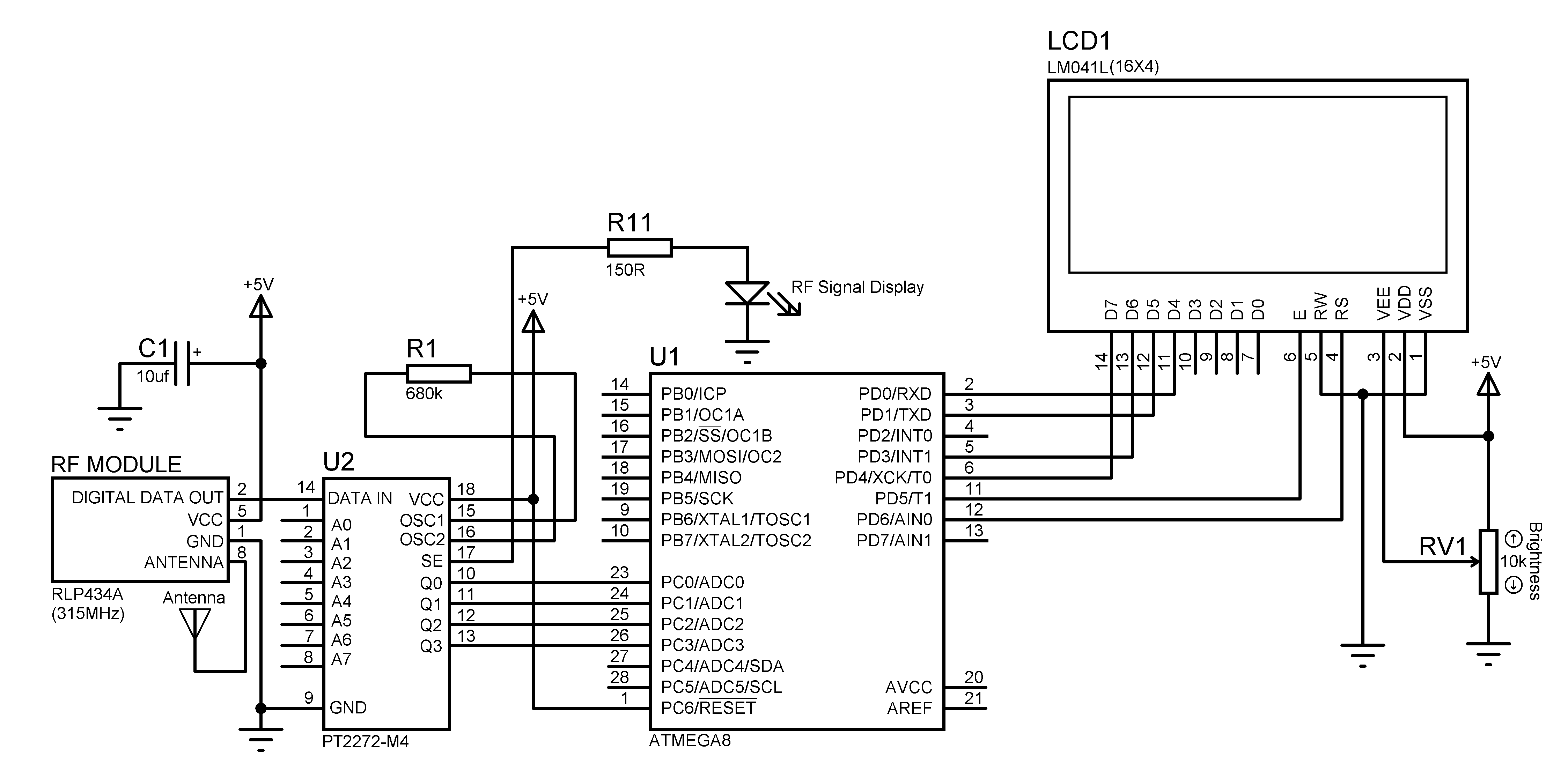

تشریح عملکرد قسمت گیرنده مدار :
در ابتدا عبارت RF REMOTE RECIVER بر روی نمایشگر نوشته می شود سپس ورودی چک می شود و به محض اینکه دیتای ورودی ۱۲ شد اجرای برنامه به برچسب RECIVE منتقل میشود , تا وقتی ورودی برابر ۰ نشده اجرای برنامه در این قسمت متوقف می شود پس از ۰ شدن ورودی ۲۰۰ میلی ثانیه تاخیر ایجاد میشود سپس
دیتای ورودی در متغیر RECIVE- DATA قرار داده می شود .
تشریح عملکرد قسمت فرستنده مدار :

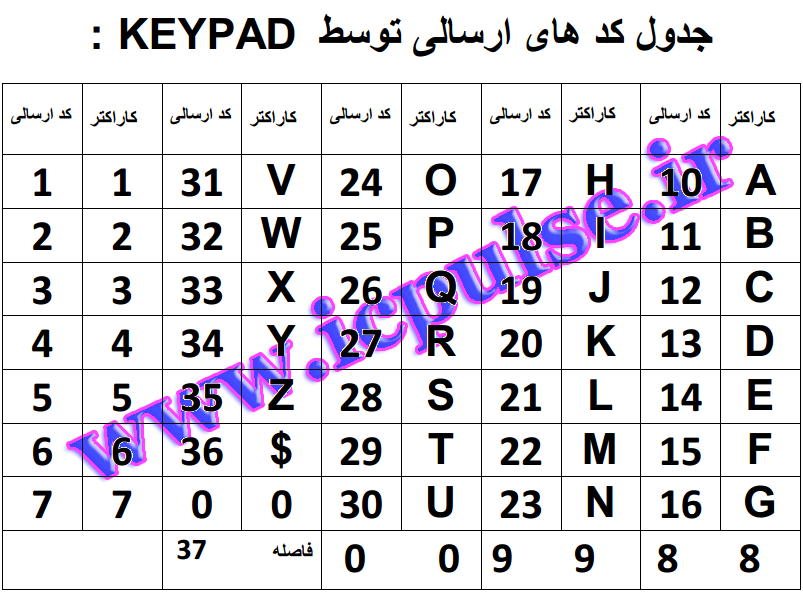

برای هر کدام از کلید های مدار یک شمارنده در نظر گرفته شده که پس از هر بار فشار کلید یک واحد به شمارنده اضافه میشود به عنوان مثال کلید ABC اگر بیش از ۳ بار فشار دهیم شمارنده RESET میشود و مقدار آن ۰ است وبا توجه به مقدار شمارنده رشته یا حرف مربوطه در متغیر LCD- DATA قرار می گیرد و رشته مربوط پس از قرارگرفتن در متغیر LCD- DATAبر روی LCD نمایش داده میشود .
طریقه ارسال SMS :
بعد از کد گزاری هر دو IC دکودر مدار که باید هر دو کد یکسان باشند شروع به تایپ SMS میکنیم برای اصلاح نوشته از کلید DELETE و سپس OK وبرای ارسال از کلید SEND استفاده میکنیم .برد مدار به عوامل گوناگون بستگی دارد اما با استفاده از همین ماژول و در فضای باز برد ۳ الی ۴کیلومتر را می توان انتظار داشت .
از آیسی های انکدر و دیکدر pt2262 , pt2272 برای ریموت کنترل نیز استفاده میشود

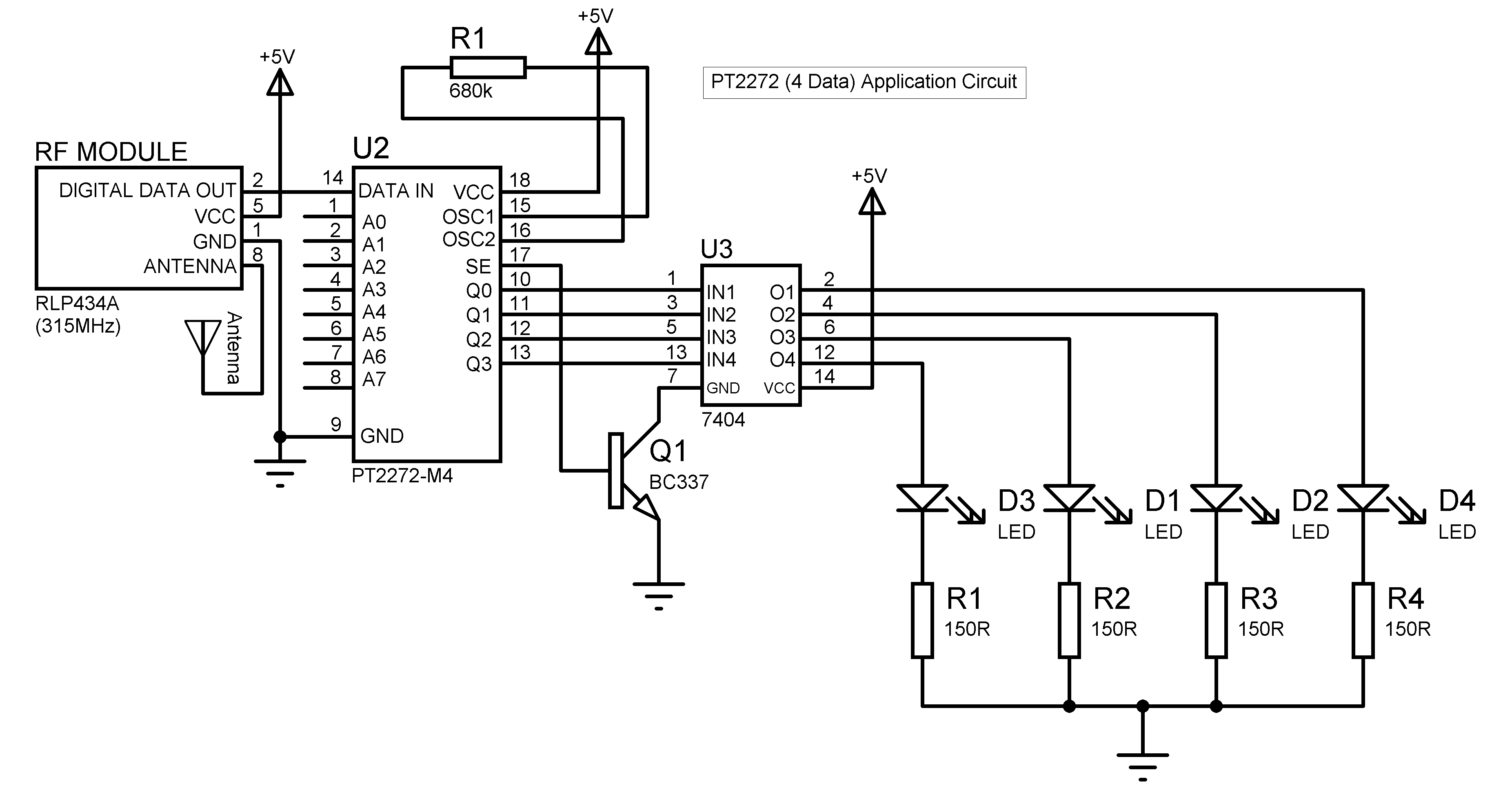

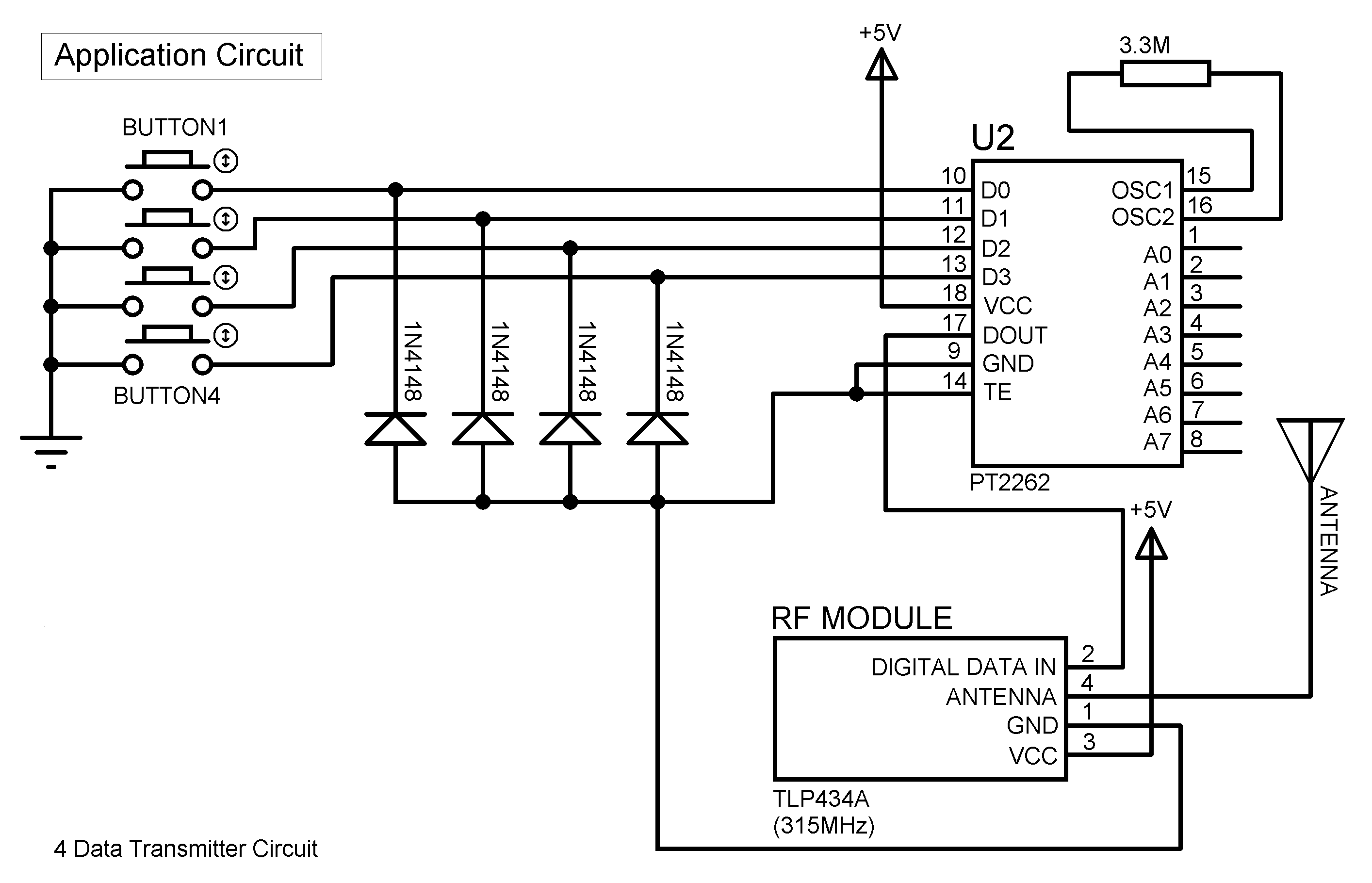

و اگر خواهان ساخت ریموت کنترل هستید میتونید از مدارات زیر استفاده کنید
طرز کار مدار :
۱۶X4 کاراکتری LCD و AVR ATMEGA 8این مدار با میکروکنترلر

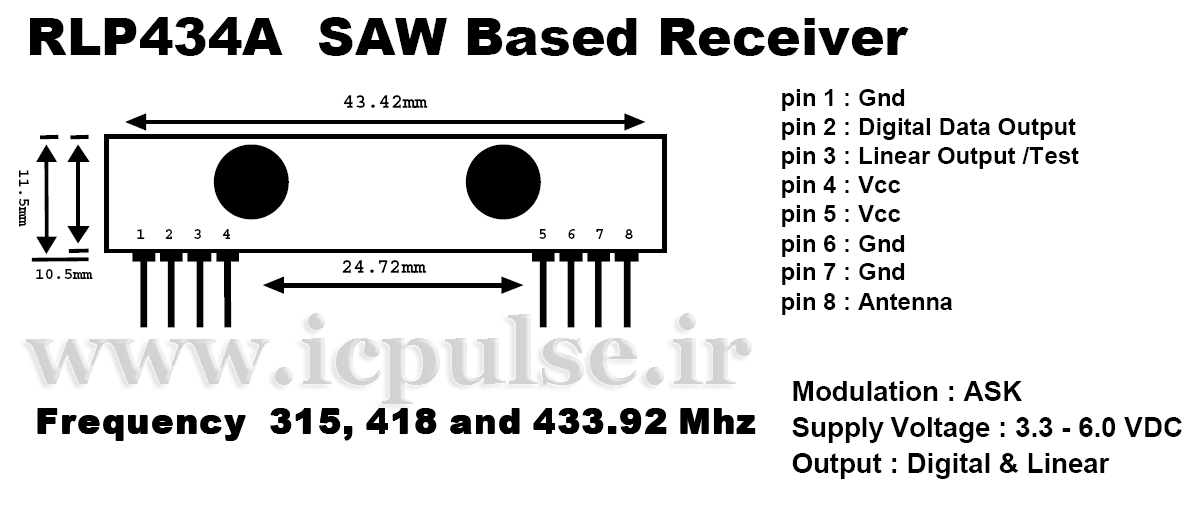

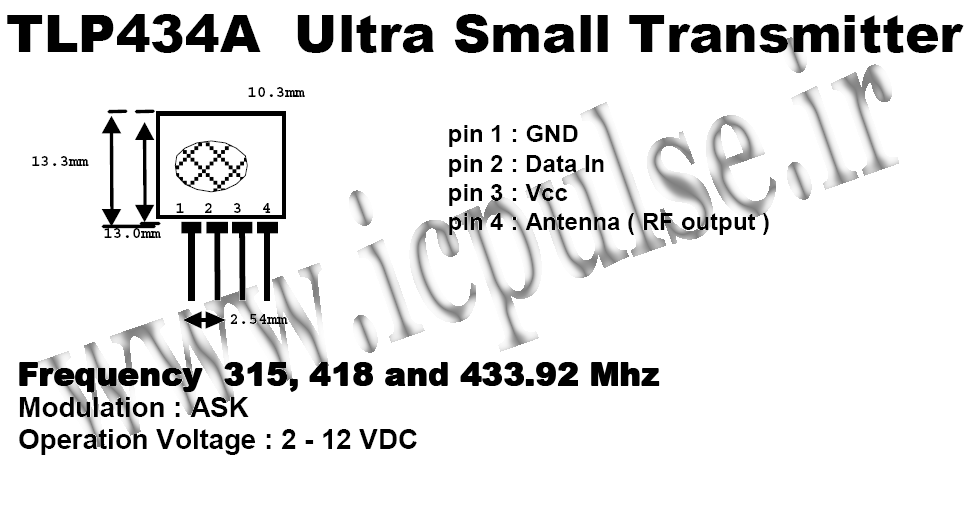

و یک ماژول فرستنده و گیرنده RF به شماره TLP434 که در باند فرکانسی ۳۱۵mhz کار میکند ساخته شده است
دانلود سورس کامل برنامه(فرستنده و گیرنده) به زبان بیسیک در لینک زیر
