پروژه ساخت آمپلی فایر ۲۰۰ وات

مدار طراحی شده در اینجا یک ماژول تقویت کننده با قدرت بالا و پارامترهای بسیار خوب است که طرح این سیستم تقریبا به طور کامل از مطالعه آنتونی هولتون گرفته شده است.

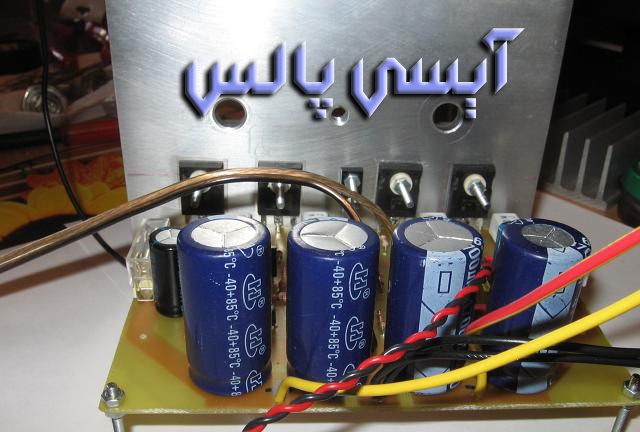

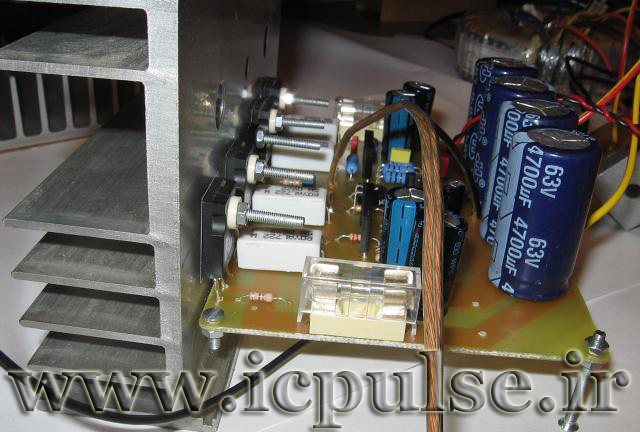

این سیستم دارای اعوجاج کم هارمونیک است که مطمئنا از ۰٫۱٪ تجاوز نخواهد کرد و خروجی برق به بار ۲۰۰ وات خواهد رسید. آمپلی فایر توضیح داده شده در اینجا یک جایگزین برای تقویت کننده های سری محبوب TDA و مشابه آن است، اما با کمی هزینه بالاتر می توان یک آمپلی فایر بسیار قدرتمندتر دریافت کرد. مزیت بزرگ این سیستم ساخت و ساز ساده و مرحله خروجی ارزان است که شامل چهار ترانزیستور MOSFET می شود. آمپلی فایر می تواند با بلندگوهایی با امپدانس ۴ و ۸ اهم کار کند.

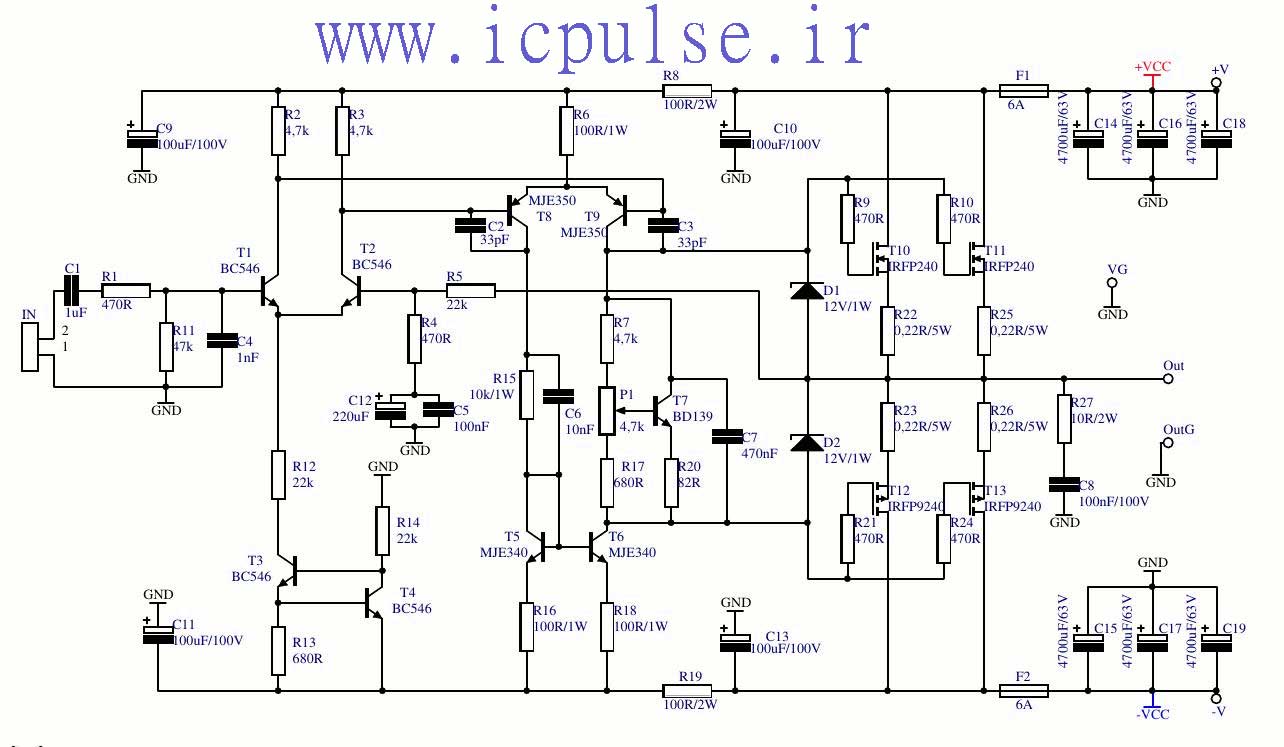

شماتیک :

سیستم این آمپلی فایر توانایی ۲۰۰ وات (سینوسیتی موثر) را برای دامنه سیگنال ورودی در نزدیکی ۸۵۰mV و امپدانس بار ۴R به دست می آورد. ترانسفورماتور توصیه می شود از نوع  ۲۵۰-۳۰۰ وات با ولتاژ AC 2x40V باشد.که پس از صاف کردن و فیلتر کردن آن توسط مدار  آمپلی فایر به حدود +/- ۵۵V میرسد.

لیست قطعات :

۲x 6A fuse + socket
۱x Goldpin strip 1×2
۴x 0.22R / 5W
۳x 4.7k
۱x 10R / 2W
۱x 10k / 1W
۳x 22k
۱x 47k
۱x 82R
۳x 100R / 1W
۲x 100R / 2W
۶x 470R
۲x 680R
۱x Mounting potentiometer 4.7k
۱x 1nF
۱x 1uF
۱x 10nF
۲x 33pF
۱x 100nF
۱x 100nF / 100V
۱x 470nF
۴x 100uF / 100V Electrolyte
۱x 220uF Electrolyte
۶x 4700uF / 63V Electrolyte
۲x Zener diode 12V / 1W
۴x BC546
۱x BD139
۲x MJE340
۲x MJE350
۲x IRFP240
۲x IRFP9240

برای دانلود فایلهای pcb  رو لینک زیر کلیک کنید

دانلود
