فرکانس متر ۱ تا ۲۵۶ مگاهرتز قابل تنظیم با میکروکنترلر PIC16F628A و نمایشگرLCD
این طرح نسبتا ساده است و از یک میکروکنترلر PIC16F628A برای اندازه گیری فرکانس و یک مقایسه کننده سرعت بالا برای تقویت سیگنال استفاده شده است.
میکروکنترلر از نوسانگر داخلی ۴ مگاهرتزی خود برای ساعت CPU استفاده می کند.
Timer1 از یک رزوناتور کریستال خارجی با فرکانس ۳۲۷۶۸Hz برای تنظیم پایه یک ثانیه استفاده می کند.
Timer0 برای شمارش سیگنال ورودی در Pin RA4 استفاده می شود.

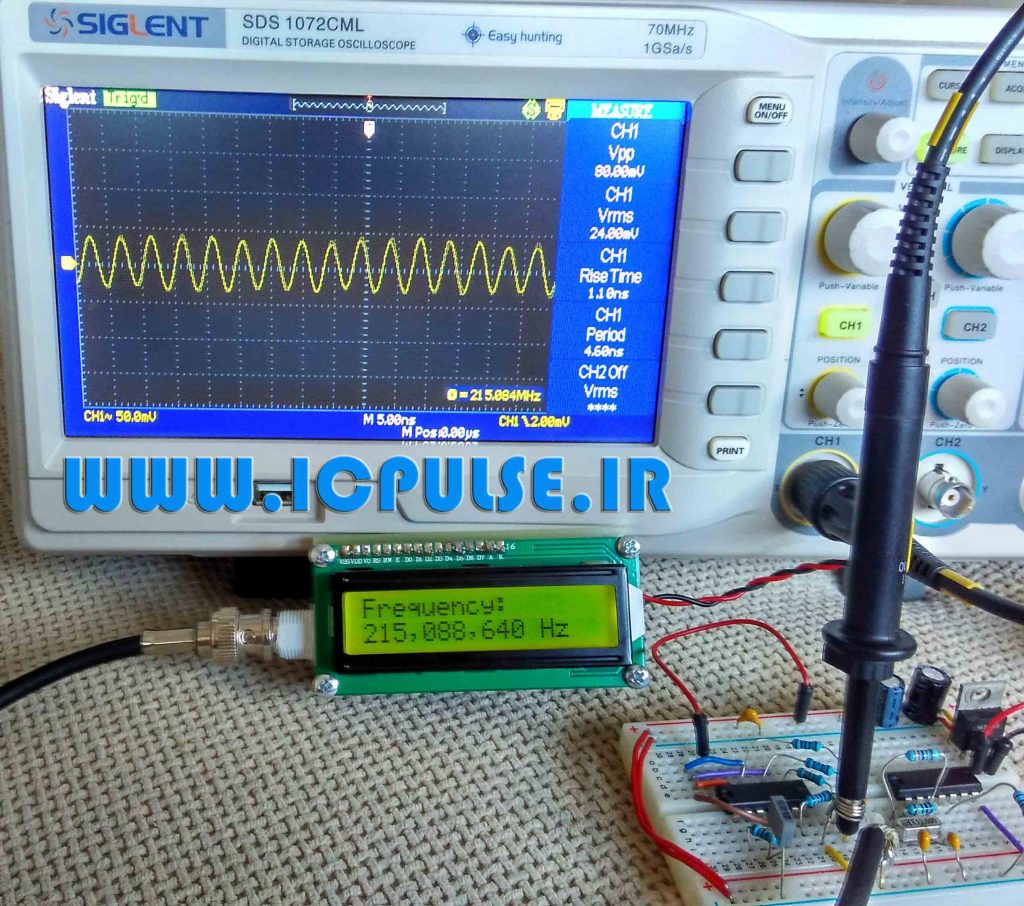

حداکثر فرکانسTimer0 یک مگاهرتز است، اما پیمایشگر داخلی وجود دارد و می توان آن را از ۱ تا ۲۵۶ تنظیم کرد و سیگنال ورودی را تا ۲۵۶ مگاهرتز افزایش داد. از سوی دیگر، در دیتاشیت ۱۶F628A برای پالس ورودی در RA4 با حداقل عرض ۱۰ns درنظر گرفته شده که فرکانس ۱۰۰ مگاهرتز می باشد. بنابراین حداکثر فرکانس می تواند بین ۱۰۰ مگاهرتز تا ۲۵۶ مگاهرتز متغییر باشد. من با دو میکرو PIC16F628A بررسی کردم و به راحتی بیش از ۲۰۰ مگاهرتز رو آنالیز کردند.

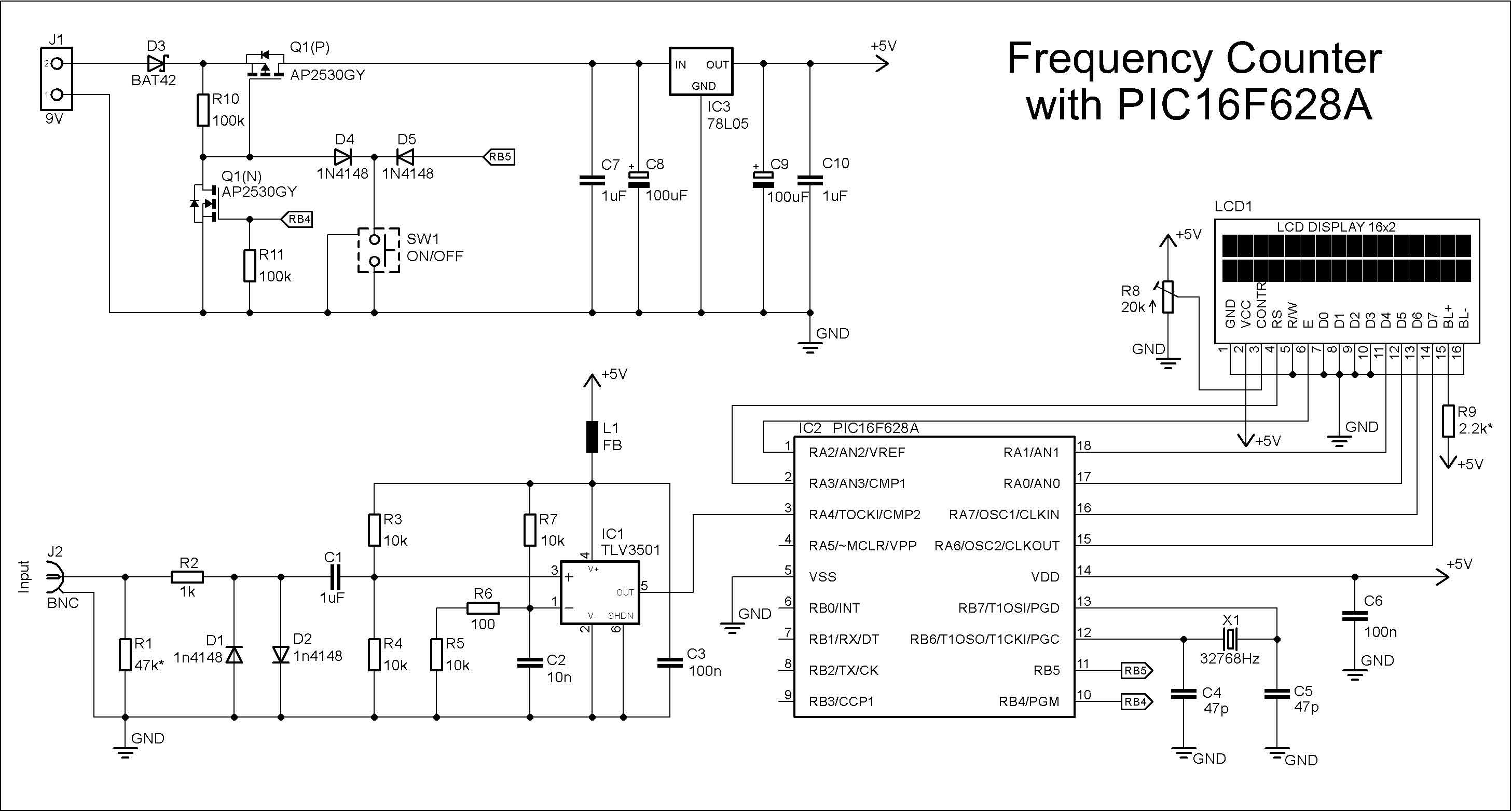

شماتیک:
اگر سیگنال ورودی وجود نداشته باشد خروجی مقایسه کننده کم (صفر) می شود. اگر یک منبع سیگنال را به ورودی مثبت وصل کنیم، هنگامی که سیگنال به بیش از ۲۰ میلی ولت می رسد، مقایسه کننده سوئیچ زیاد (۵V)می شود ، هنگامی که سیگنال پایین تر از + ۲۰mV می رود , مقایسه کننده سوئیچ به ۰V می رود.
خروجی مقایسه کننده به طور مستقیم به پین RA4 میکروکنترلر تغذیه می شود.
ورودی با مقاومت ۱k و دو دیود محدود شده است که ولتاژ آن را به ± ۰٫۷ V محافظت شده می رساند . امپدانس ورودی برای فرکانس های پایین برابر با R1 – 47K می باشد. برای محدوده VHF ممکن است ایده خوبی برای جایگزینی آن با مقدار ۵۰ اهم باشد.

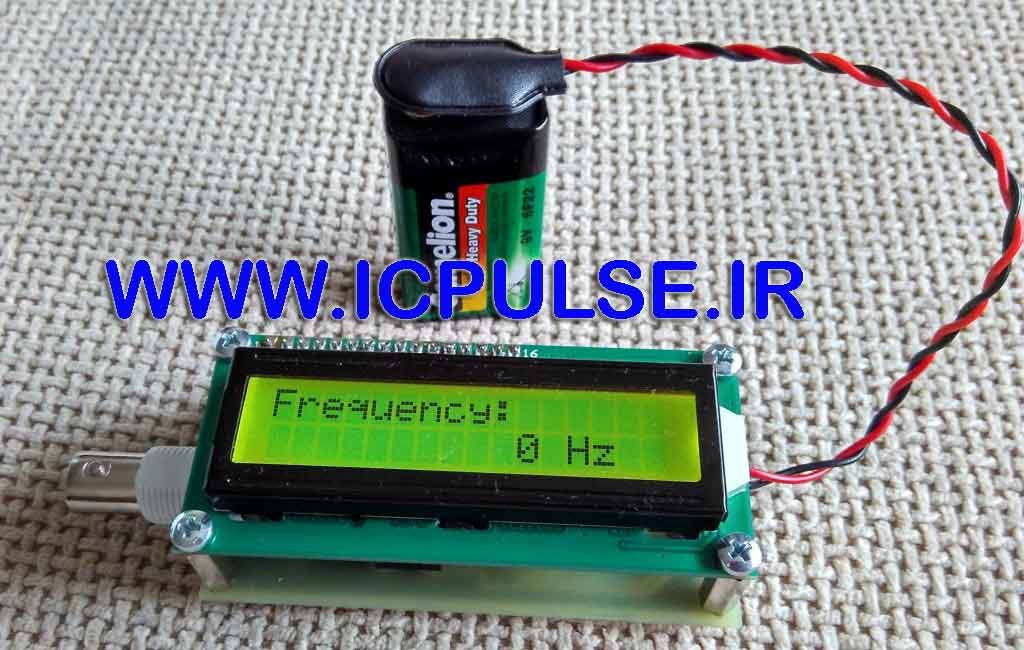

این طرح می تواند توسط باتری ۹ ولت یا هر ولتاژ دیجیتال دیگر از ۷ ولت تا ۱۵ الی ۲۰ ولت باشد. LM78L05 یا LM2931-5.0 IC برای تنظیم ولتاژ تا ۵ ولت استفاده می شود. مدار بسیار ساده بوده و برای ON / OFF شدن مدار دو ترانزیستور P- & N-MOS وجود دارد. با فشردن دکمه , مدار روشن و با فشردن مجدد مدار خاموش خواهد شد. میکروکنترلر همچنین بعد از مدت زمان مشخص (۳ دقیقه ۴۰ ثانیه) خاموش می شود.
این طرح دارای مصرف نسبتا کم می باشد
برنامه برای میکروکنترلر PIC16F628A و به زبان C نوشته شده است.

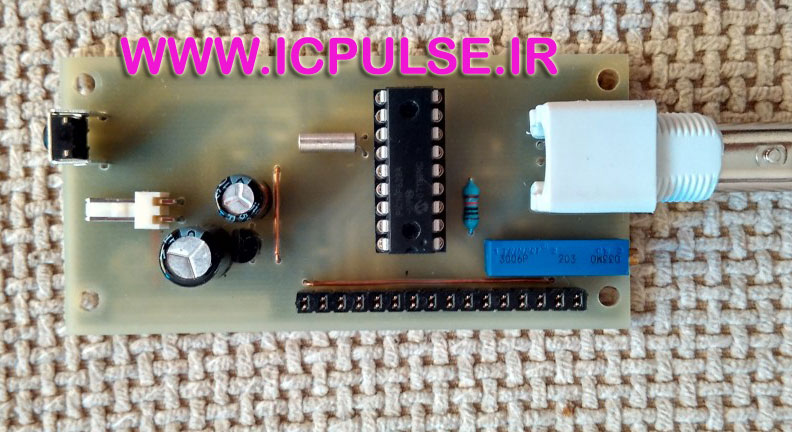

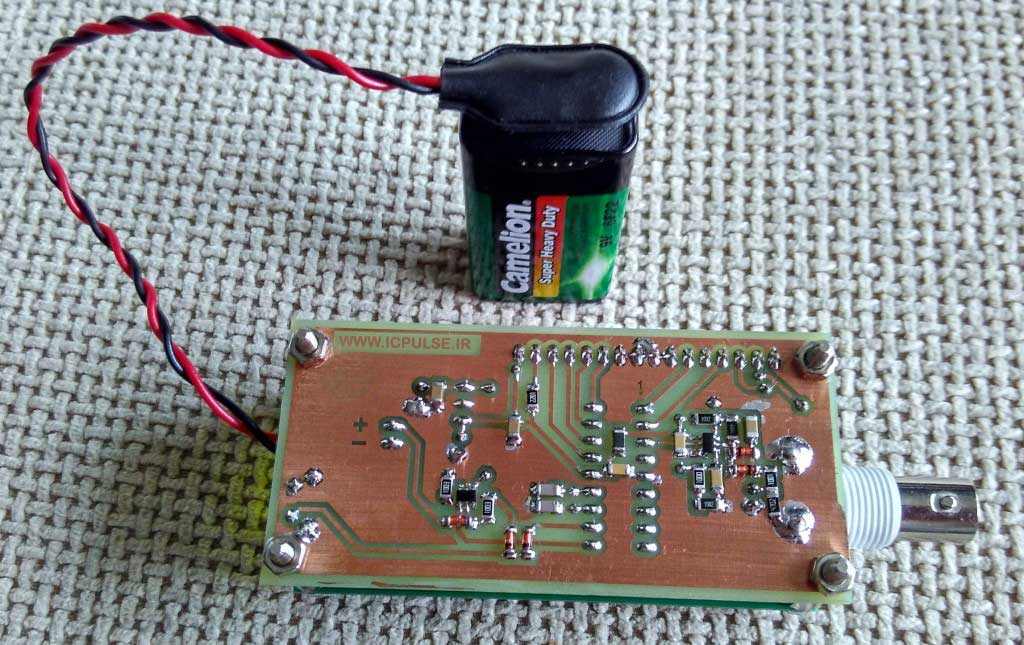

برای دانلود فایلهای PCB و شماتیک در نرم افزار ایگل و نیز در قالب PDF + سورس برنامه به زبان C +کد هگز + لیست قطعات رو لینک زیر کلیک کنید
پسورد در صورت نیاز = WWW.ICPULSE.IR
