این پروژه برای کنترل سرعت موتورهای ac مانند لوازم خانگی طراحی شده است
در این پروژه شما توسط سوئیچ های تاکتیکی میتوانید سرعت چرخش موتورها را کنترل کنید و توسط LEDهای مربوطه که نشان دهنده ی سرعت میباشند بر سرعت چرخش نظارت داشته باشید
این پروژه ایده آل برای انواع موتورهای لوازم خانگی می باشد و توسط این مدار شما نیاز به سیم پیچی موتورهای چند ضلعی نخواهید داشت
شما توسط کلید MOME میتوانید سرعت مورد نظر را در حافظه برای شرع مجدد ذخیره کنید
ویژگی ها:
- ۱۰ سوئیچ Tact برای انتخاب سرعت
- ۱۰ LED برای نشان دادن سرعت
- دارای سوئیچ های ON BOARD برای استارت و استپ (شروع سوئیچ لچ را تغییر دهید)
- سوئیچ موقت
- منبع تغذیه ۲۳۰ ولت
- بدون نیاز به منبع تغذیه جداگانه
شماتیک :

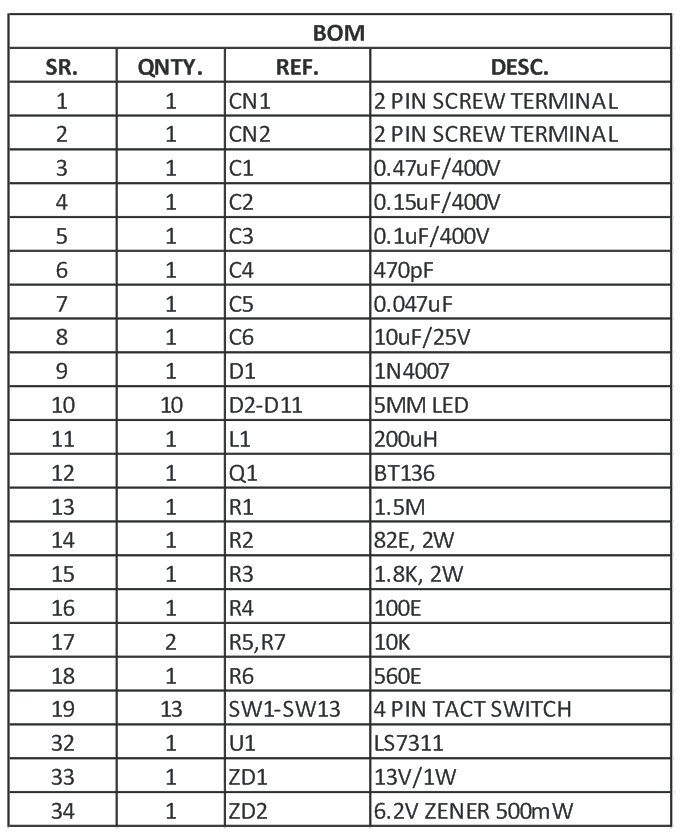

لیست قطعات :
برای دانلود فایل PCB رو لینک زیر کلیک کنید
